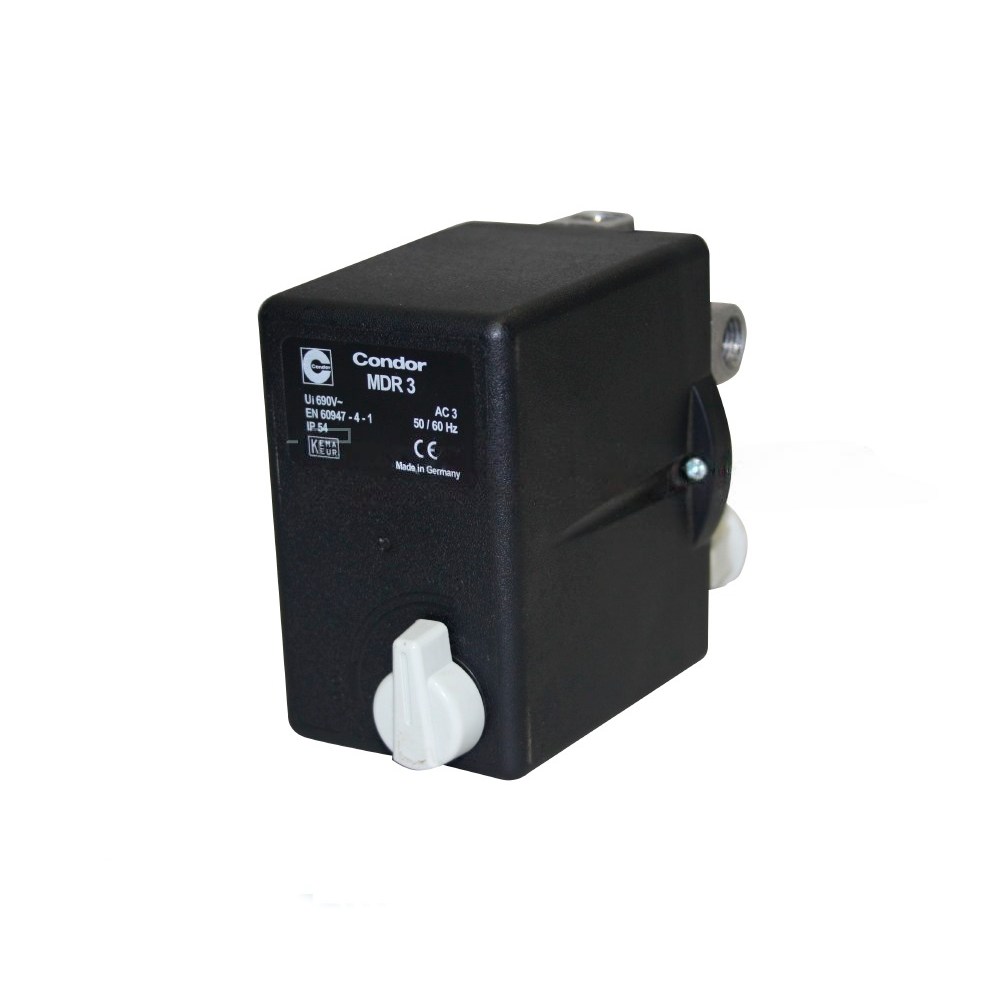

Реле давления MDR 3/11, 16А (5.5 - 7.5 кВт) [MDR 3/11 R3/16 GDA AAAA 090A110 CHI JXX]
![Реле давления MDR 3/11, 16А (5.5 - 7.5 кВт) [MDR 3/11 R3/16 GDA AAAA 090A110 CHI JXX]](https://www.pnevmoteh.kg/sites/pnevmoteh.kg/files/images/mdr3.png)
Устройство, подбор и регулировка реле давления MDR 3
|
 |
Как подобрать артикул реле давления MDR 3 на замену самостоятельно?
Разберем на примере: MDR 3/11 R3/16 GDA AAAA 090A110 CHI JXX
Всего два простых шага:
1 шаг. Выбрать артикул по максимальному рабочему давлению. В нашем случае -11 бар
2 шаг. Определить тип теплового реле, которым оснащено реле давления. В нашем случае - 16 A
Тепловое реле можно определить тремя способами
- по стикеру на нижней части реле, стикер содержит SKR 3/6.3 A, SKR 3/10 A, SKR 3/16 A, SKR 3/20 A (поз. 9 на рисунке выше)
- по максимальному значению на желтом колесе настройки теплового реле (поз.5 на рисунке выше)
- по мощности элктродвигателя 6,3А - до 3 кВт, 10А - до 4 кВт, 16А - до 6 кВт, 20А - 8 кВт, 24А - до 10 кВт
Регулировка реле давления MDR 3
Регулировка реле MDR 3 проводится при снятой крышке (1) в следующем порядке:
- Сжимая или разжимая винтом большую пружину (4), выставляем давление отключения (горизонтальная ось графика).
- Сжимая или разжимая винтом малую пружину (3), выставляем интервал между давлением отключения и включения.
- Провести настройку теплового реле на необходимую величину силы тока. Настройка проводится поворотом регулировочного желтого колеса со шкалой (5)
*Направление вращения регулировочных винтов указано стрелками.
Диапазон регулировки реле давления MDR 3 находится в заштрихованной области графика давления MDR 3
| График давления MDR 3/11 | График давления MDR 3/25 | График давления MDR 35 |
 |
 |
 |
3.56 МБ
Германия -
родина бренда
Германия -
страна производитель
- Максимальное рабочее давление, бар:
- 11
- Диапазон рабочего давления, бар:
- 4-11
- Напряжение, В:
- 220
- Мощность двигателя, кВт:
- 2,2
- Ток, А:
- 20
- Максимальное рабочее давление, бар:
- 11
- Диапазон рабочего давления, бар:
- 4-11
- Напряжение, В:
- 220
- Мощность двигателя, кВт:
- 2,2
- Ток, А:
- 20
- Количество фаз:
- 1
- Рабочее давление, бар:
- 12
- Внутренняя резьба:
- 1x1/4"
- Габариты, мм:
- 133 x 81 x 52
- Вес, кг:
- 0,295
- Количество фаз:
- 1
- Рабочее давление, бар:
- 12
- Внутренняя резьба:
- 1x1/4"
- Габариты, мм:
- 133 x 81 x 52
- Вес, кг:
- 0,295
- Диапазон рабочего давления, бар:
- 12 - 35
- Напряжение, В:
- 380
- Мощность двигателя, кВт:
- 6
- Ток, А:
- 10,0 - 16,0
- Присоединение:
- F4 - 1/2"
- Диапазон рабочего давления, бар:
- 12 - 35
- Напряжение, В:
- 380
- Мощность двигателя, кВт:
- 6
- Ток, А:
- 10,0 - 16,0
- Присоединение:
- F4 - 1/2"
- Максимальное рабочее давление, бар:
- 25
- Диапазон рабочего давления, бар:
- 7,5 - 25
- Напряжение, В:
- 380
- Мощность двигателя, кВт:
- 6
- Ток, А:
- 10,0-16,0
- Максимальное рабочее давление, бар:
- 25
- Диапазон рабочего давления, бар:
- 7,5 - 25
- Напряжение, В:
- 380
- Мощность двигателя, кВт:
- 6
- Ток, А:
- 10,0-16,0
- Габариты, см:
- 9 × 9 × 9
- Вес без упаковки, кг:
- 1
- Напряжение:
- 220
- Габариты, см:
- 9 × 9 × 9
- Вес без упаковки, кг:
- 1
- Напряжение:
- 220
