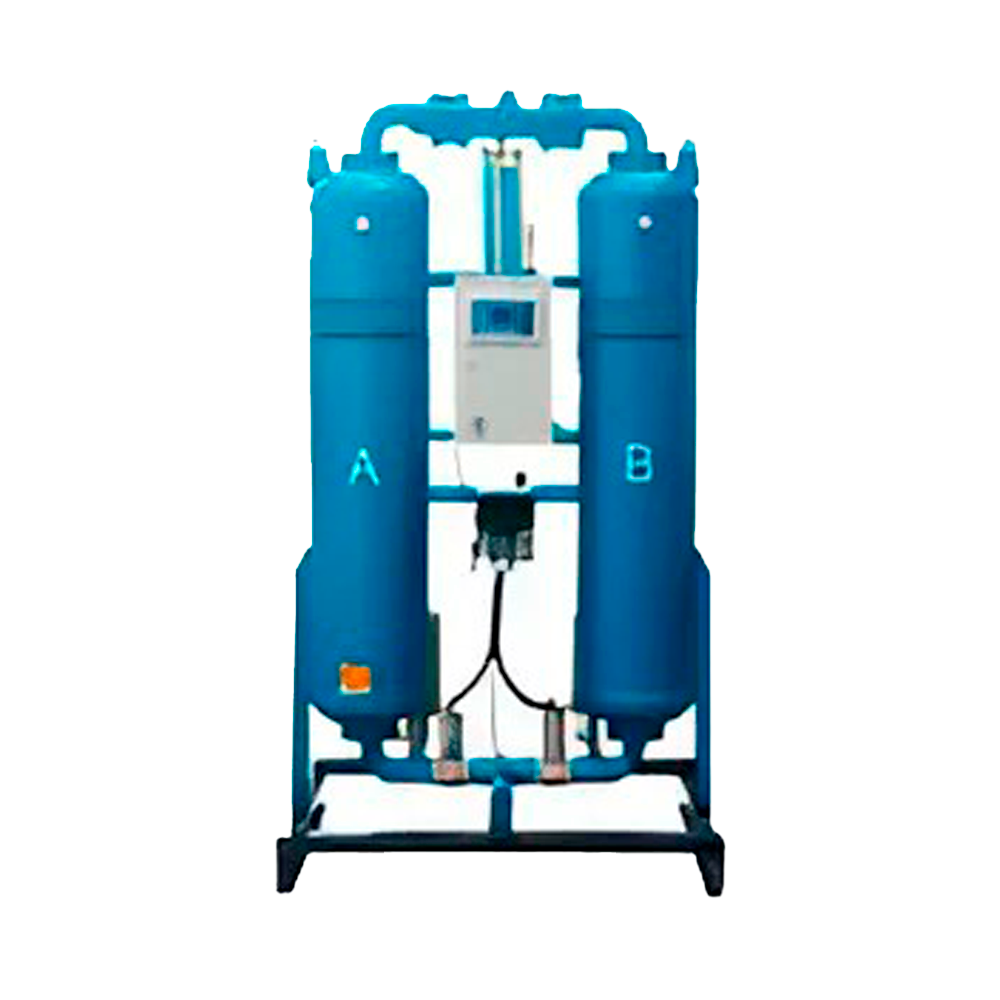

Осушитель адсорбционный AMWH-17 горячей регенерации VERSUS Kompressoren
Код товара:
57773
Оставьте первый отзыв
Конкурс
сними видеообзор и получи деньги
4 594 223
KGS
c НДС
за 1 шт.
шт
4 594 223
сом
с НДС
Описание
Поправочные коэффициэнты для подбора адсорбционных осушителей горячей регенерации VERSUS Kompressoren:
1. Давление на входе
| Давление на входе, бар | 3 | 4 | 5 | 6 | 7 |
| Поправочный коэффициент | 0,5 | 0,625 | 0,75 | 1 | 1 |
2. Температура воздуха на входе
| Температура воздуха на входе, °C | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| Поправочный коэффициент | 1,06 | 1,05 | 1,04 | 1 | 0,85 | 0,7 | 0,55 |
3. Различные требования для получения требуемой точки росы (при установке реф.осушителя перед адсорбционным осушителем)
Адсорбционные осушители горячей регенерации AMWH
|
Точка росы под давлением, °C |
-20 |
-40 |
-50 | -60 | -70 |
| Реф.осушитель перед адсорбционным осушителем | Реф.осушитель перед адсорбционным осушителем | Реф.осушитель перед адсорбционным осушителем | |||
| Поправочный коэффициент | 1,125 | 1 | 0,9 | 0,8 | 0,67 |
Адсорбционные осушители горячей регенерации c воздуходувкой AMWH-B
| Точка росы под давлением, °C | -20 | -40 |
| Выбор модели | Обычная модель | с нагревательным элементом |
4. 100% влажность воздуха на входе (без рефрижераторного осушителя)
Адсорбционные осушители горячей регенерации c воздуходувкой AMWH-B
| Точка росы под давлением °C | -20 | -40 |
| Поправочный коэффициент | 1,153 | 1 |
*Фактическая пропускная способность для заданных условий = номинал пропускной способности_х_коэффициет потерь на регенерацию воздуха_х_соответствующие поправочные коэффициенты.
В случае если давление < 5 бар, источник инструментального воздуха должен быть внешним (дополнительно), а источник инструментального воздуха требует давления не менее 5-6 бар.
Рекомендация изготовителя: размещать перед адсорбционным осушителем рефрижераторный осушитель.
