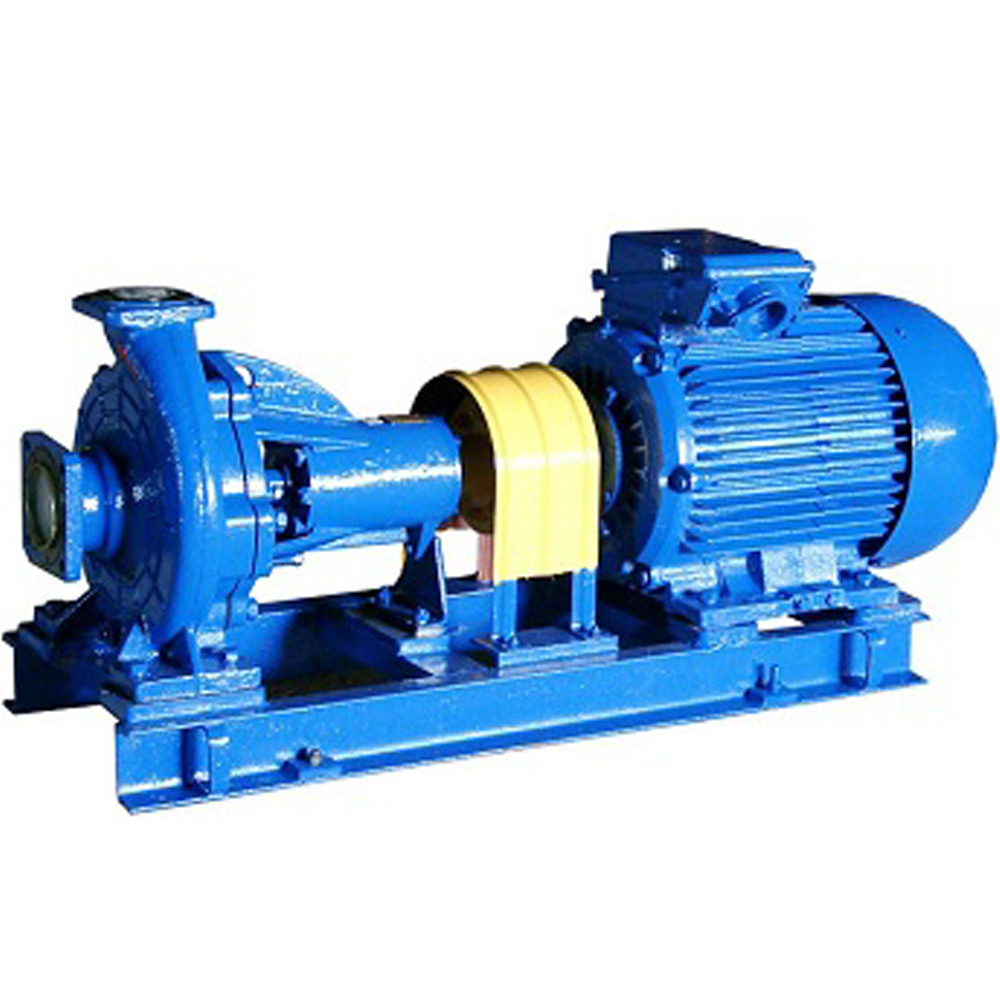

Насос КМ 65-50-160 с/дв. 5,5 кВт
- Со склада из Москвы: в течении 20-и дней от 800 KGS
Стационарный моноблочный консольный насос КМ 65-50-160 перекачивает воду (кроме морской и питьевой), различные жидкости, сходные с водой по химическим свойствам, плотности, вязкости и содержащие механические примеси размером не более 0,2 мм, объемная концентрация которых не превышает 0,1%.
Диапазон рН (водородный показатель) жидкостей, которые перекачивает консольный насос моноблочный типа КМ 65-50-160, находится в диапазоне 6...9.
КМ 65-50-160 представляет собой центробежный насос горизонтального исполнения с односторонним подводом жидкости к рабочему колесу.
Все электродвигатели, которыми комплектуют насосы типа КМ65, имеют специальное исполнение с удлиненным или коротким концом вала, на фланцевом щите которого крепятся корпусные детали насоса. На короткий вал двигателя предварительно устанавливается удлинитель, закрепляемый штифтом.
Условное обозначение
Условное обозначение насоса КМ 65-50-160 С-У3 с сальниковым уплотнением, где:
- КМ: насос консольный моноблочный;
- 65: диаметр входного патрубка, мм;
- 50: диаметр выходного патрубка, мм;
- 160: номинальный диаметр колеса, мм;
- С: мягкий сальник;
- У: климатическое исполнение;
- 3: категория размещения агрегата при эксплуатации.
Конструктивное устройство и параметры
Проточная часть насоса КМ 65-50-160 изготовлена из чугуна.
Уплотнение вала:
- одинарное сальниковое для перекачивания воды температурой до 85 °C (обозначается буквой "С"). Сальник изготовлен из хлопчатобумажного пропитанного шнура ХБП 8x8 (10x10). Под сальниковой набивкой на вал насоса установлена защитная втулка, которая служит для защиты его от износа;
- одинарное торцовое 212.N2 для перекачивания воды температурой до 105 °C (обозначается "5").
По ГОСТ 22247 допустимое избыточное давление на входе в vmz-nasos.ru"насос консольный моноблочный КМ 65-50-160 с сальниковым уплотнением не превышает 3,5 кгс/см2, с торцовым до 6 кгс/см2.
Допускаемая величина утечки воды через сальник: не превышает 3 л/час, через торцовое уплотнение 0,03 л/час.
Рабочее колесо КМ 65-50-160 закрытого типа и имеет уплотняющие пояски, которые вместе с уплотняющими поясками корпуса насоса образуют уплотнение, служащее для уменьшения перетока жидкости из области высокого в область низкого давления.
Параметры насоса КМ 65-50-160:
- подача: 25 м3/час;
- напор: 32 м водного столба.
Асинхронный электродвигатель мощностью 5,5 квт (тип АИР100L2ЖУ3), обороты 2900 в мин.
Допускаемый кавитационный запас - 3,8 м.
КПД - 60%.
Масса насоса: 37 кг.
Масса агрегата: 69 кг.
Разрез, габаритные и присоединительные размеры насоса консольного КМ 65-50-160
Заменяет насосы 2КМ-6; 2КМ-20/30; КМ20/30 по параметрам.
Присоединительные размеры насоса КМ 65-50-160 отличаются.
